Transportadores aéreos MCM
El principio de funcionamiento de los transportadores aéreos de cadena consiste en utilizar una cadena motorizada continua que se desplaza sobre un riel. A intervalos regulares, se instalan brazos colgantes en la cadena, de los cuales se suspenden los productos a transportar, ya sea directamente o mediante barras de carga o soportes específicos. En lugar de brazos colgantes, se pueden instalar "corredores" en la cadena para empujar carros a lo largo de un segundo riel, normalmente montado debajo del riel de la cadena. Los productos a transportar, a su vez, se suspenden de los carros. Este tipo de sistema de transportador aéreo se denomina "Power & Free" (motorizado y libre).
La división MCM Conveyors de Amber Industries Limited ha desarrollado y fabrica su propia gama integral y de alta calidad de sistemas de transportadores aéreos ligeros, medianos y pesados.
El diseño modular de estos sistemas, junto con una gama de accesorios estándar como una selección de curvas horizontales y verticales de diferentes radios, rotores, indexadores, unidades automáticas de carga y descarga, etc., permite configurarlos fácilmente para adaptarse a los requisitos de enrutamiento y disposición más complejos de cualquier proceso de fabricación y ensamblaje. La instalación es rápida y sencilla, y el diseño modular también permite realizar ampliaciones y reconfiguraciones del sistema posteriormente.
Los transportadores aéreos MCM se comercializan bajo una de cinco marcas diferentes, según el tipo de sistema.
MCM Autotrack - Sistemas de transporte motorizados y libres
Una gama de transportadores de cadena aéreos "motorizados y libres" diseñados con la flexibilidad necesaria para permitir que el producto se dirija por diferentes rutas dentro del mismo sistema, dependiendo de la secuencia.
MCM Powertrack
Una gama de transportadores aéreos de cadena monorraíl aptos para la manipulación de una amplia variedad de productos en numerosos sectores. Se presentan en dos tipos: el de cadena cerrada para cargas medias de hasta 100 kg y el de cadena abierta para cargas más pesadas de hasta 500 kg.
Sistemas de transporte monorraíl MCM Sidetrack
Una gama de transportadores aéreos de cadena tipo "monorraíl" con la vía girada 90 grados para evitar que cualquier contaminación procedente de la cadena, como el aceite lubricante, caiga sobre el producto.

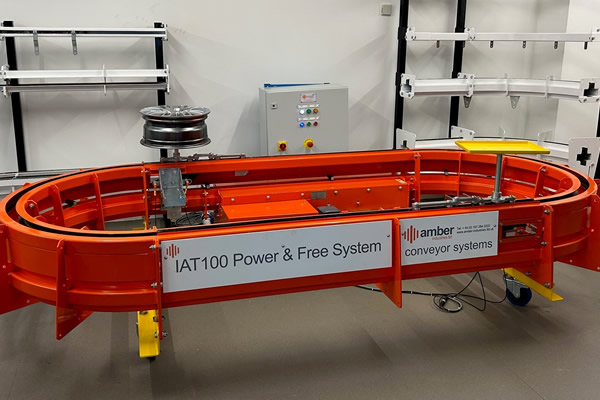

Sistemas de transporte invertido MCM Dualtrack
La gama de transportadores MCM Dualtrack, modelos DT100 e IAT100 P&F, consta de una cadena biplanar motorizada en una vía cerrada con un riel estabilizador secundario que forma otra vía, de ahí su denominación de "vías dobles". Su gran estabilidad permite un posicionamiento preciso del producto. El sistema IAT100 es un auténtico sistema de transportador de cadena motorizada y libre invertida.

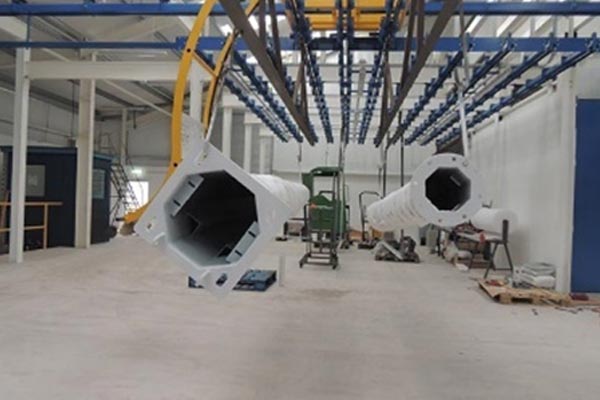

MCM Freetrack - Sistemas de transporte
Los sistemas de transporte MCM Freetrack utilizan los componentes de vía estándar disponibles en la gama Powertrack; sin embargo, en lugar de instalar una cadena accionada por una unidad de accionamiento motorizada, se insertan en el sistema carros (bogies) de libre rodadura de los que se suspende la carga del producto.

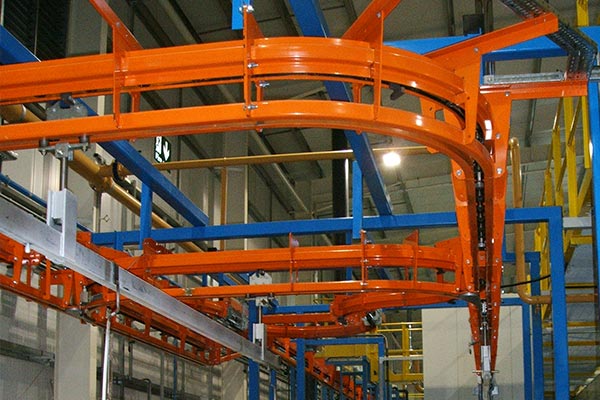

Transportadores de cadena aéreos MCM - Principios de funcionamiento
El principio de funcionamiento de los transportadores aéreos de cadena consiste en utilizar una cadena motorizada continua que se desplaza sobre una guía. A intervalos regulares, la cadena dispone de brazos colgantes de los que se suspenden los productos a transportar, ya sea directamente o mediante barras de carga o soportes diseñados específicamente para ello.

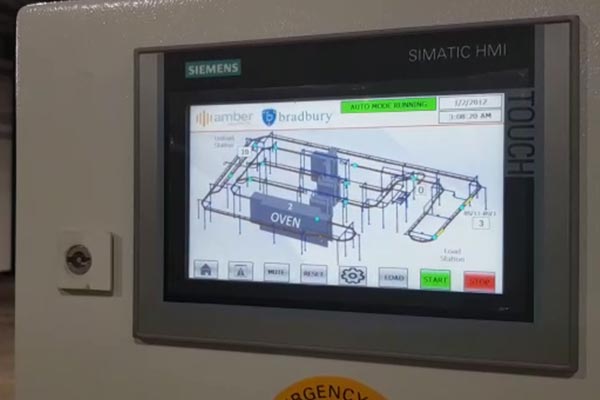

Sistemas de control para la automatización
Tan crucial para el funcionamiento eficiente de cualquier sistema de transporte como el hardware mecánico es su sistema de control. Dependiendo de la complejidad del sistema, los sistemas de control pueden variar desde simples cajas de arranque y parada hasta múltiples paneles de control que incorporan PLC y HMI de última generación que regulan numerosos dispositivos de entrada y salida.

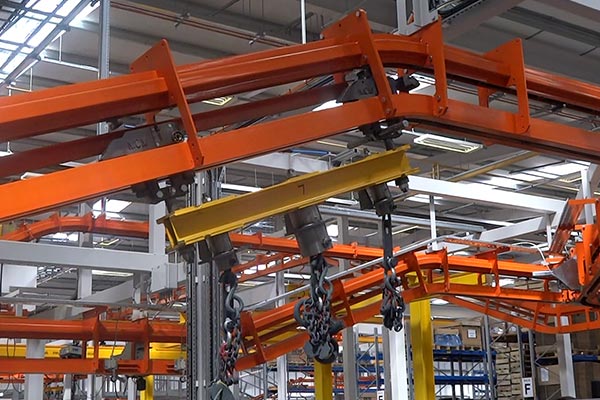

Transportadores de cadena aéreos - Datos técnicos
Transportadores de cadena aéreos - Datos técnicos
Frequently Asked Questions About Overhead Conveyors
An overhead chain conveyor uses a continuous powered chain running inside a track. Products are suspended from pendants, load bars or purpose-made carriers attached to the chain, allowing them to travel above the working area.
Overhead conveyors are used to transport products through manufacturing, assembly and processing operations. Their modular layouts can accommodate complex routes, elevation changes and different product-handling requirements.
A power and free conveyor uses a powered chain fitted with dogs to move free-running trolleys along a separate track. This arrangement allows products to be stopped, accumulated, directed along different routes or moved according to the required production sequence.
Amber Industries manufactures five principal MCM overhead conveyor ranges: Autotrack power and free conveyors, Powertrack monorail conveyors, Sidetrack monorail conveyors, Dualtrack inverted conveyors and Freetrack free-running conveyor systems.
MCM Powertrack conveyors are available as enclosed-chain systems for medium loads of up to 100 kg and open-chain systems for heavier loads of up to 500 kg. The correct system depends on the product, carrier design, route and operating conditions.
The MCM Sidetrack conveyor has its track rotated through 90 degrees. This design helps prevent contaminants from the chain, such as lubricating oil, from falling directly onto the conveyed product.
Yes. MCM overhead conveyors have a modular design and are available with accessories including horizontal and vertical curves, spinners, indexers and automatic loading and unloading units. This allows a system to be configured around complex manufacturing and assembly layouts.
Yes. The modular construction of MCM overhead conveyor systems allows later extensions and layout changes to be undertaken, subject to an engineering assessment of the existing installation and the new operating requirements.
